概述

UNS系列石英管液位計是普通玻璃液位計更新?lián)Q代產品，它廣泛應用于石油、化工、電力、冶金等行業各種透明液體容器及鍋爐上，同時適用于二種不同介質密度的界面測量。該系列產品按效果區分，有雙色和單色(UNSD)之分。根據使用環境溫度不同，有基本型和伴熱保溫型之分。

UNS系列石英管液位計主要有特殊異型石英玻璃管、濾色紅綠玻璃片、表體上下閥門及排污閥組成。液位計與容器上法蘭構成連通器，通過自然光在液體中的折射和反射的光學原理，借助濾色紅綠玻璃片使液相呈現綠色，氣相呈現紅色。儀表上下閥門內裝有鋼珠，當玻璃板意外損壞時，鋼珠在容器內壓力的作用下，自動關閉液流通道，以免液體過多外泄。

主要技術參數

1、特制的99. 99%SiO,透明石英管，其變形點1077C,軟化點1730C,抗壓強度1170Kgt/cm2,膨脹系數5.5x 10-7,經特

殊工藝處理后具有耐高溫，高壓和優良的機械特性。

2、工作壓力: 1.6、2.5、4.0、 6.3、10.0MPa

3、工作溫度: -50 ~ 450C

4、測量范圍L: 300、 500、800、1100、 1400、1700、2000mm。

5、石英管外徑 : φ24、φ29、φ40

6、伴熱蒸汽夾套: G1/2外螺紋

7、法蘭連接尺寸:采用化工部實施的HG20592 -20635-97法蘭標準。用戶采用其他法蘭標準，請?jiān)谟嗀洉r(shí)注明

8、鋼球自動封閉壓力:大于0.2MPa

9、重量: 15-30kg

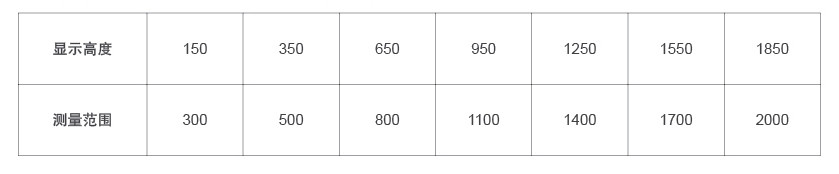

顯示高度與測量范圍關系見下表(顯示高度即標尺高度)單位: mm
