概述

HN-UQK系列浮球液位控制器適用于工業(yè)生產過程中的各種敞口或受壓容器的液位控制。當液位上升至高限時或下降至低限時，控制器開關動作并發(fā)出控制報警信號或控制泵、閥的開閉。

結構原理

浮球液位控制器由兩個互不相通的測量部分和輸出部分組成。當被測液位發(fā)生變化時，浮球隨之升降，從而使端部磁鋼上、下擺動。根據磁鋼同性相斥原理，使安裝在殼內的磁鋼反向擺動，動觸點在靜觸頭1-1與2-2間接通或斷開。

●主要技術參數

工作壓力:4.OMPa標準型:6.4MPa特殊型。

.工作度:-40c150"C

.介質密度:≥0. 65g/cm3

.觸點容量:220VAC/DC150W。

●材質:接液部分1Cr18Ni9Ti防爆殼ZL102油漆噴涂。

連接法蘭:采用化工HG20592的20635, - 97法

蘭標準PN按所選 壓力等級。

HN-UQK-01DN80

HN-UQK - 02DN80

HN-UQK -03DN80(用戶自配大小頭法蘭)

HN-UQK - 04DN40

注:UQKST系列對應于UQK系列

出線口:M20x1.5(內螺紋)

防爆標志:隔爆型:ExdIIBT4

本安型:ExibIICT4

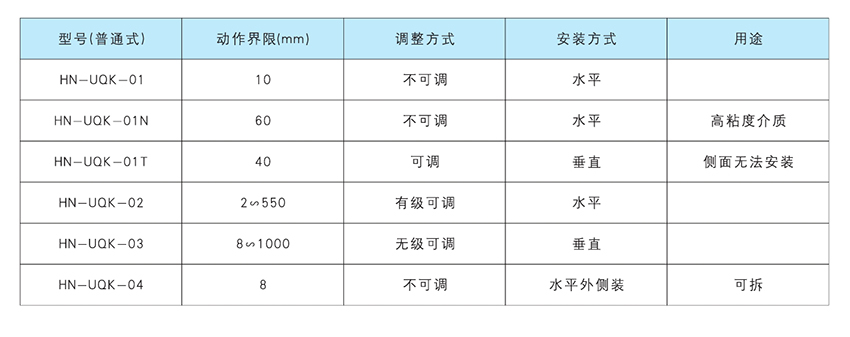

型號規(guī)格
