概述

HN-UHZ158C系列磁性浮子液位計適用于開放或壓力容器內的液體測量。該系列產品可以做到高密封、防泄漏和在高溫、高壓.高粘度、強腐蝕性條件下可靠地全過程測量液位。無盲區、顯示醒目、讀數直觀，測量范圍大。可選配液位開關，實現液位上下限報警和控制。

可選配液位變送傳感器，將液位信號轉換成二線制(4~20) mA標準信號，實現遠距離檢測指示記錄與控制。該系列產品廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。

結構原理

液位計結構基于旁通管原理，主導管內的液位和容器設備內的液位高度一致，根據阿基米德定理，磁性浮子在液體中產生的浮力和重力平衡,浮子浮在液面上，當被測容器中的液位升降時，液位計主導管中的轉浮子也隨之升降，浮子內的磁鋼通過磁耦合驅動指示器內的紅白翻柱翻180° 。當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

變送器主要技術參數

電源: 24V DC

輸出信號: (4~20) mA

防爆標志:本安型: ib II Ct5

隔爆型: d II Bt5

zui大負載電阻: 2700

特點

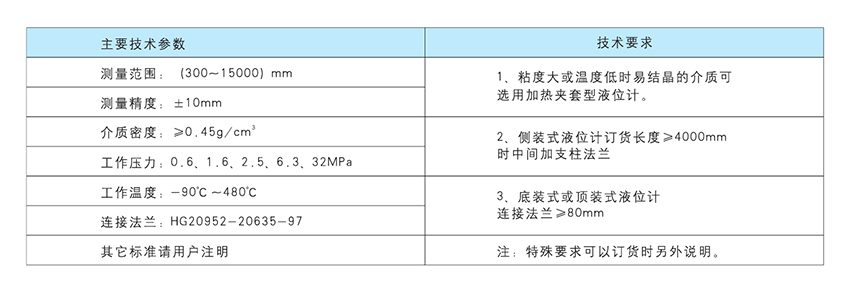

主要技術參數

測量范圍: 300~ 1 5000mm

準確度:土10mm,土1 6mm

翻柱直徑: 10mm, 1 6mm .

工作壓力:≤2. 5MPa (2 .5MPa以上可另行設計)

防腐型≤1.0MPa

.介質密度:≥0.45g/cm'

介質密度差:≥0. 15g/m' (測量界位)

介質溫度: -20+250*C

.介質粘度:≤0. 4Pa. S對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱型夾套式液位計。

. .本公司出廠連接法蘭尺寸:DN20. PN1.0 (公制管)

.連接法蘭:采用化工1988年頒布的HG20592~20635-97法蘭標準，若采用其他法蘭標準(如GB. ANSI. DIN等 標準)請用戶在訂貨時注明。

對于高壓型側裝式磁性液位計連接法蘭采用HG20595-97帶頸對焊連接法蘭DN25. PN4. 0密封面形式突面或凸面。

遠傳配套儀表的主要技術參數請參閱本公司選型資料有關內容。

如有特殊要求可在訂貨時商洽。
